一、项目概述

　　辽宁某医院主要承载师以上首长救治、学术交流、战救及临床技能培训任务，是全院各院区医疗救治的总依托，承载科研教学、专科患者救治，是医学研发、人才培训的重要平台。开设康复医学科，负责伤病员术后康复任务。功能互补，形成了资源整合、功能耦合、发展聚合的格局。

　　一代代总院人瞄准前沿，攻坚克难，不断开创技术先河。现拥有2个重点实验室、3个研究所、8个专科专病中心、42个国家级培训基地。心血管外科在国际上首次攻克"法洛式四联症"矫正难题，神经外科在全国率先开展外科显微技术，妇产科在全军率先开展辅助生殖技术，泌尿外科完成首例肾移植手术，整形外科开创的国际首例前臂皮瓣游离移植术被命名为"中国皮瓣"，复杂危重冠心病介入治疗技术在国际处于前沿水平，年手术量居全国前列。

　　本项目旨在对辽宁某医院现有的配电系统进行详细智能化改造，以提升配电系统的运行效率、安全性和可持续性。通过引入先进的智能监控技术和通信解决方案，项目将构建一个高效、智能、可扩展的配电系统管理体系。

　　二、施工存在的问题

　　2.1施工难度大：

　　2.1.1环境复杂性：医院内部环境复杂，日常运营不能中断，施工需确保医疗活动不受影响。

　　2.1.2空间限制：配电室及电井分布广且空间狭小，增加了施工操作的难度。

　　2.1.3安全与环保：需考虑施工过程中的安全问题和环保要求，保护医院整体环境不受破坏。

　　2.2电井信号不稳定：

　　2.2.1电磁干扰：电井内部可能存在电磁干扰，影响信号传输质量。

　　2.2.2信号衰减：电井通常位于地下或隐蔽位置，信号传输路径较长，易导致信号衰减。

　　2.2.3设备老化：现有通信设备可能老化，无法满足稳定传输的需求。

　　2.3数据访问与监控难题：

　　2.3.1兼容性：需要确保数据能够在不同设备和操作系统上无缝访问和监控。

　　2.3.2权限管理复杂性：对于不同用户需设置不同的访问权限，增加了系统管理的复杂性。

　　2.3.3实时性要求：医疗设施对电力供应的实时性要求高，需确保数据监控的实时性和准确性。

　　2.4维护与升级挑战：

　　2.4.1长期维护：系统投入使用后需长期维护，确保稳定运行和数据安全。

　　2.4.2技术更新：随着技术的发展，需不断对系统进行升级，以满足新的需求和标准。

　　2.5解决方案：

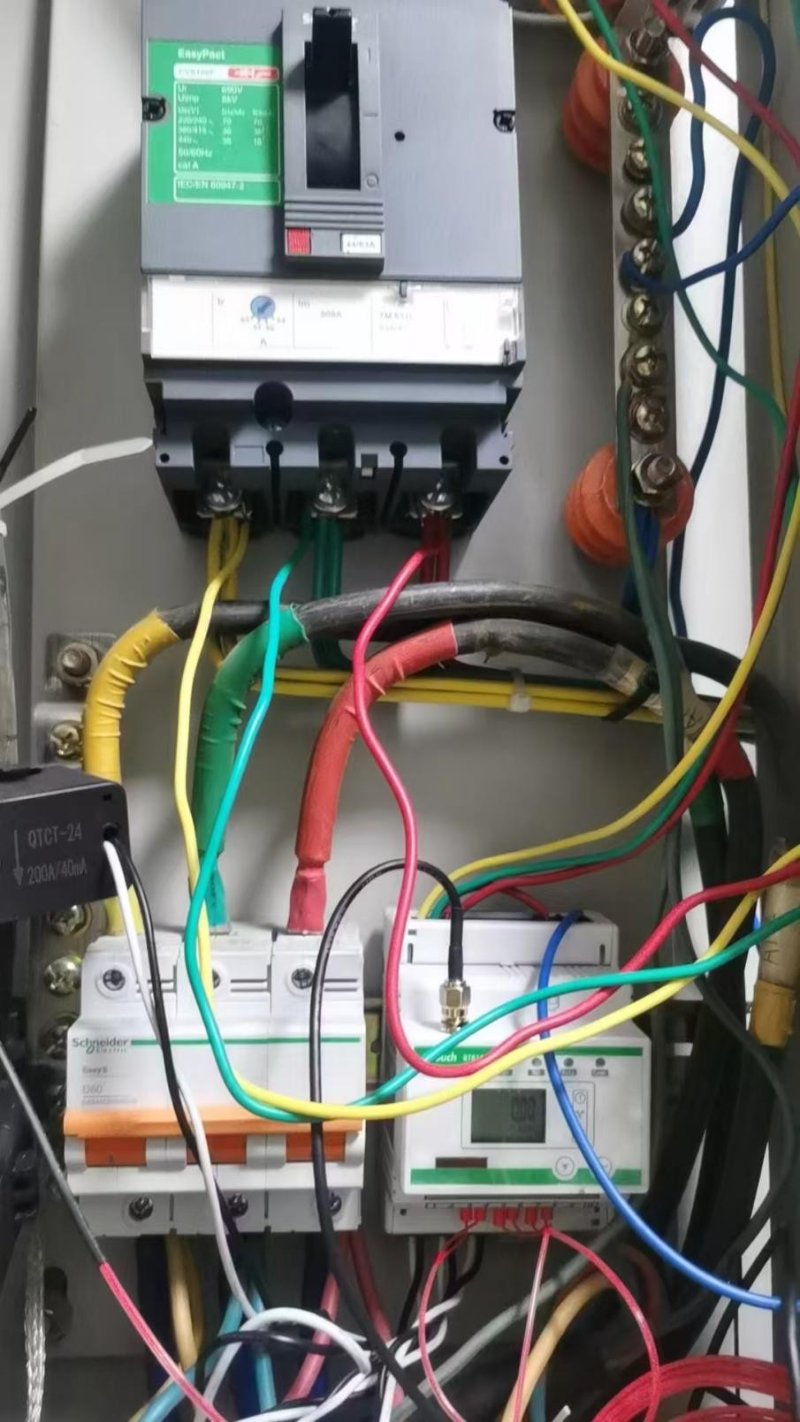

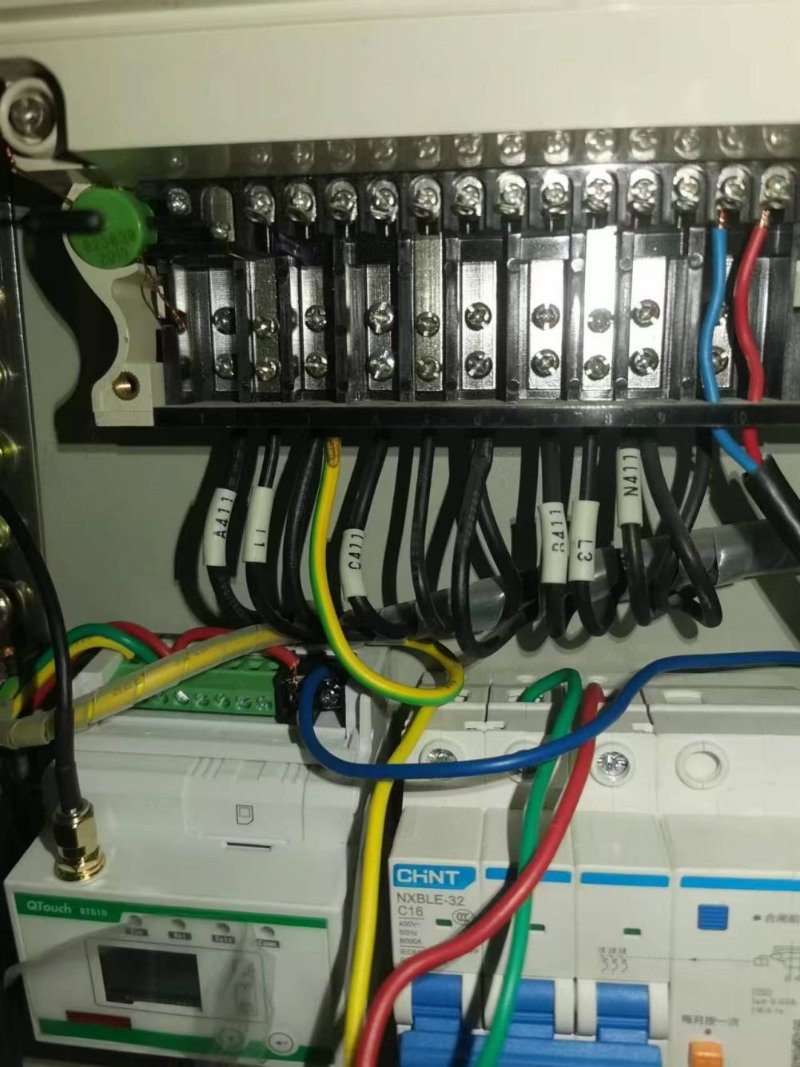

　　2.5.1多功能导轨式仪表的应用：

　　灵活安装与维护：采用模块化设计的多功能导轨式仪表，能够轻松安装在箱变的空余位置，不只节省了空间，还简化了安装流程。同时，其模块化设计也便于后续的维护和更换。该仪表集成了电能计量、谐波监测、开关量输入输出等多种功能，能够详细监测配电系统的运行状态，为系统稳定运行提供有力保障。通过实时监测各项电参量，仪表能够及时发现并报告潜在问题，有助于快速定位并解决故障，提升系统的整体稳定性和可靠性。

　　2.5.2 LoRa通讯技术的引入：

　　无线通讯优势：LoRa通讯技术以其低功耗、广覆盖、高抗干扰性等优势，替代了传统的有线485通讯方式。这不只减少了布线工作量和成本，还提高了数据传输的稳定性和可靠性。

　　实时数据传输：LoRa通讯支持数据的实时传输，使得管理人员可以随时随地通过监控软件了解电力系统的运行状态。这种实时性对于及时发现并处理电力故障至关重要。

　　灵活组网能力：LoRa网络支持点对点通信和组网通信，可以根据医院配电系统的实际需求灵活配置网络结构。这种灵活性使得LoRa通讯技术在复杂多变的医院环境中具有更强的适应性和可扩展性。

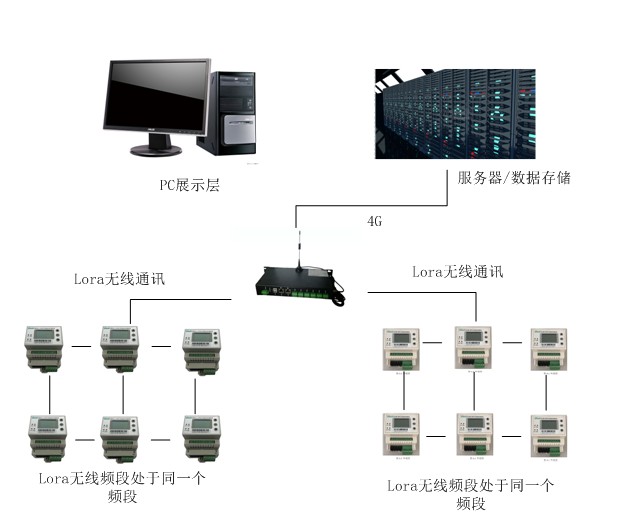

　　三、项目架构

　　3.1第一层：设备层

　　3.1.1功能描述：

　　设备层是数据采集的源头，负责在辽宁某医院配电系统中安装和部署各类智能电表、传感器等数据采集设备。这些设备能够实时、准确地采集配电室内的电压、电流、功率因数、温湿度等关键数据。

　　3.1.2技术特点：

　　LoRa传输技术：利用LoRa无线通信技术，实现设备层与采集层之间的数据短距离、低功耗、稳定传输。LoRa技术以其远距离覆盖、强抗干扰能力和低功耗特性，非常适合在配电室等复杂环境中应用。

　　3.2第二层：采集层

　　3.2.1功能描述：

　　采集层负责接收来自设备层的数据，并进行初步处理。这一层部署了通讯管理机网关和数据处理设备，通讯管理机网关作为数据的中转站，将设备层的数据汇集并转发至服务器。服务器则对数据进行清洗、压缩等初步处理，以便后续的高效传输和存储。

　　3.2.2技术特点：

　　作为连接设备层与采集层的桥梁，通讯管理机网关具有多通道并发接收能力，能够同时处理多个设备的数据传输请求。

　　数据处理能力：采集层具备强大的数据处理能力，能够迅速对接收到的数据进行初步处理，提高数据质量和传输效率。

　　3.3第三层：数据显示层

　　3.3.1功能描述：

　　数据显示层是项目的主要展示部分，负责将采集层处理后的数据通过4G通信技术上传至云端服务器。在云端构建了数据监控与管理平台，通过Web监控平台、手机APP等终端设备，用户可以实时查看配电室的数据信息，了解配电系统的运行状态。

　　3.3.2技术特点：

　　4G上传技术：采用成熟的4G通信技术，实现采集层与数据显示层之间的数据远距离、高速率、稳定传输。4G网络覆盖广，传输速度快，能够满足配电室数据实时传输的需求。

　　数据监控与管理平台：平台具备实时监控、历史数据查询、数据分析、报警提醒等功能，用户可以根据需要定制监控画面和报警规则，实现对配电系统的详细监控和管理。

　　三、优势特点

　　改造后的辽宁某医院配电系统焕发新生，依托LoRa与4G通信技术优势，实现数据远程、实时、稳定传输。智能抄表减轻人工负担，提升数据准确性;实时监控预防电力故障，保障医疗安全;削峰填谷策略节能减排，降低电费支出。系统可扩展性强，灵活适应医院发展，构建清晰完善的数据监控平台，满足智能监控需求。

　　四、软件功能

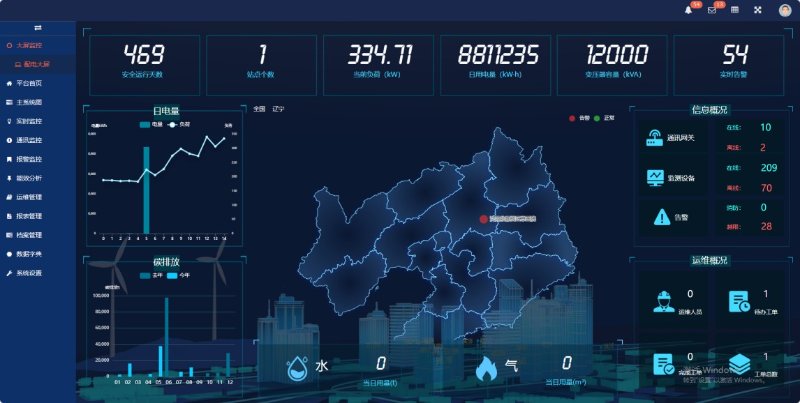

　　4.1综合大屏

　　综合大屏是信息可视化平台，展示数据图表，助力决策。图中展示配电系统实时数据，体现其在能源管理与监控中的主要价值。

　　4.2企业总览

　　该企业电力系统监控详细，界面集管理、监控、分析于一体，涵盖电力消耗、发电量、负荷曲线等关键数据，并配备报警监控与能效分析功能，助力高效运维。

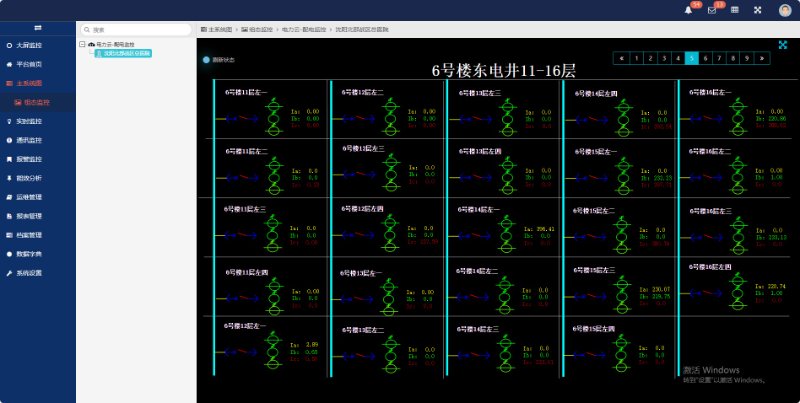

　　4.3系统图

　　该系统由数据库、服务器和前端构成，用户请求经服务器处理并与数据库交互后，生成响应返回前端展示。

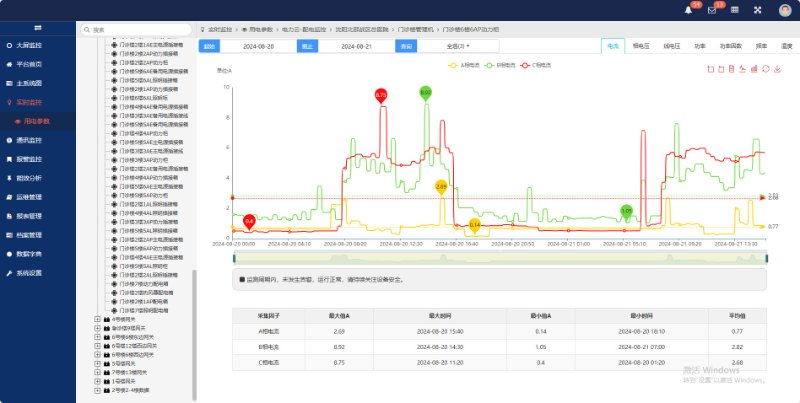

　　4.4实时曲线

　　实时曲线是动态展示数据随时间变化的图表，快速反映系统状态，便于监控、分析和决策。

　　4.5实时告警

　　实时告警功能显示系统事件与状态，助力用户快速响应并保障系统稳定运行。

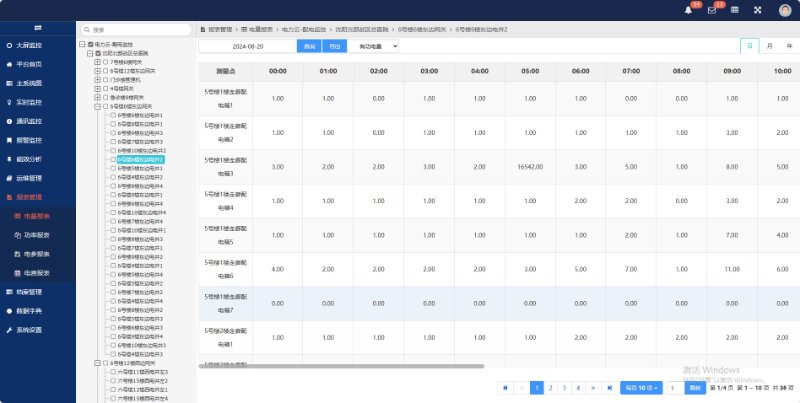

　　4.6电量报表

　　电量报表以电子表格展示电力消耗数据，含时间、读数及统计分析图表，助力用户监控用电、优化能源利用，并支持数据导出功能。

　　五、总结

　　辽宁某总医院配电智能监控改造项目的成功实施，不只解决了医院电力系统长期存在的诸多问题，还明显提升了医院的整体运营效率和服务质量。通过智能化、自动化的管理方式，医院实现了对电力资源的精细化管理，降低了运营成本，保障了医疗安全。这一项目的成功，不只为医院自身带来了实实在在的好处，也为其他医疗机构提供了可借鉴的范例，推动了医疗行业智能化建设的进程。
