商飞机场智能配电管理系统应用案例

中国商飞江西生产试飞中心于2021年建成，为国内知名国产大飞机交付中心。该中心由中铁十八局参建，规划总占地面积24.5万平方米，建设内容包括交付中心、完工中心等16个建筑单体及可停放11个机位的停机坪、景观绿化、道路等工程。

2025-02-05HJC黄金城官方网站11

一、项目概述

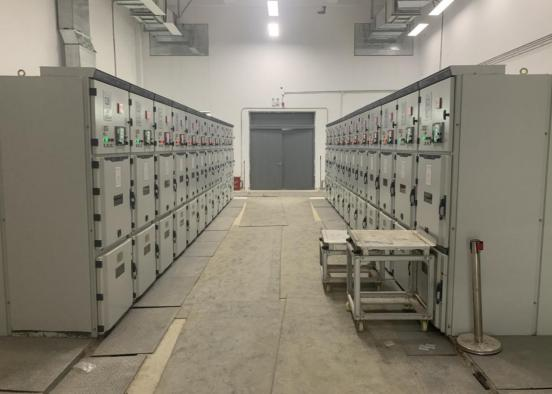

中国商飞江西生产试飞中心于2021年建成，为国内知名国产大飞机交付中心。该中心由中铁十八局参建，规划总占地面积24.5万平方米，建设内容包括交付中心、完工中心等16个建筑单体及可停放11个机位的停机坪、景观绿化、道路等工程。据悉，项目详细建成后，中国商飞江西生产试飞中心将承担国产ARJ21新支线飞机及C919国产大飞机的内饰安装、喷漆、生产试飞支持、客户交付支持、维修维护、运营保障等业务。变电所、配电间及室外箱变采用综合保护装置、多功能仪表、变压器温控仪采集配电现场的各种电参量和状态信号。智能配电管理系统采用现场就地组网的方式，组网后通过现场总线、网线、光纤通讯传至后台，通过本地的智能配电管理WEB平台实现变电所和箱变的配电回路用电的实时监控和管理。

二、系统需求

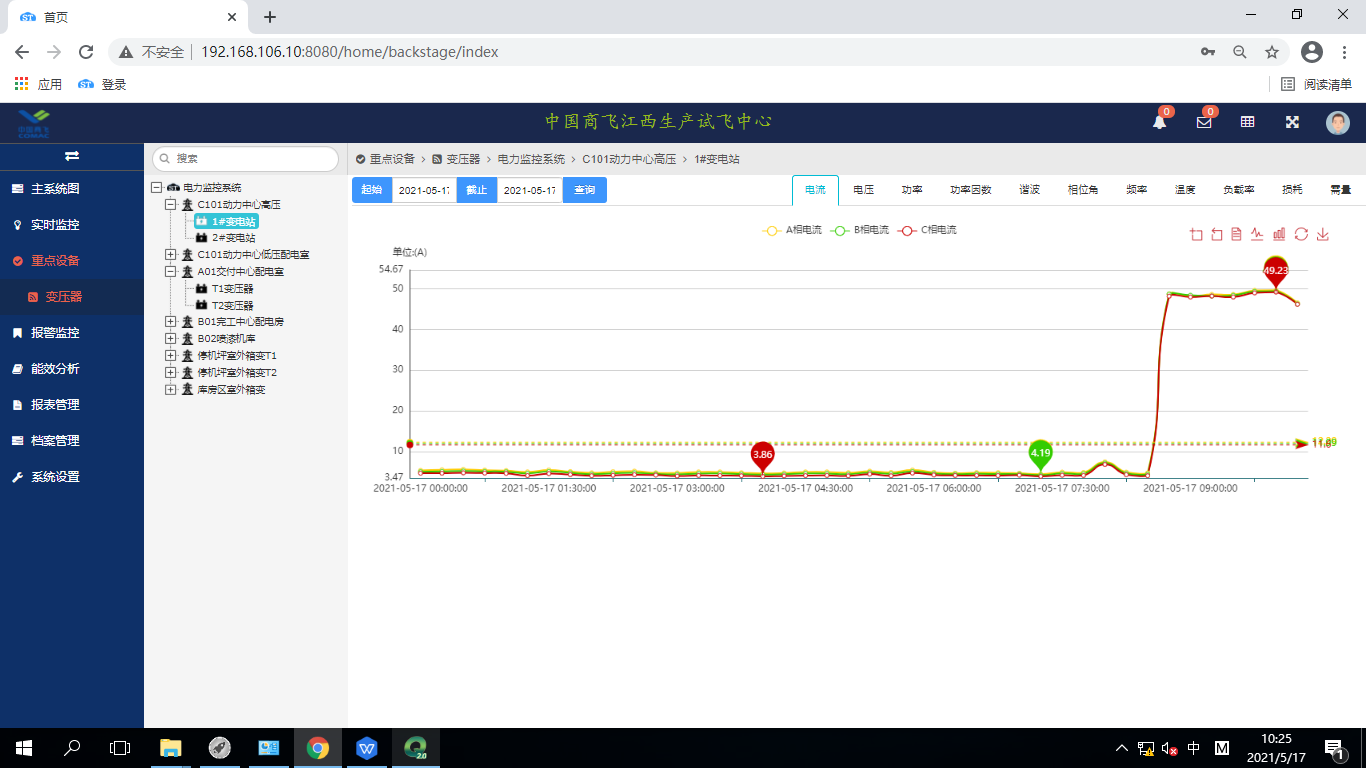

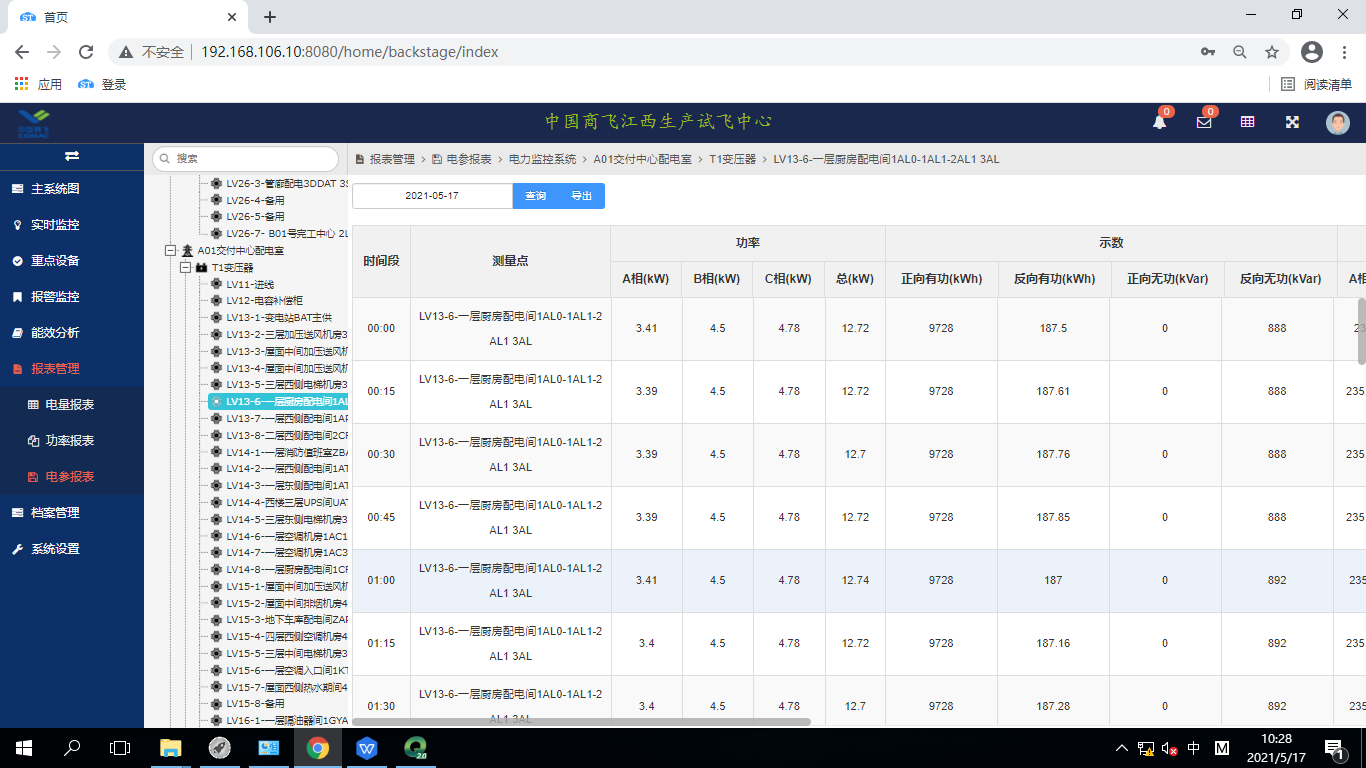

为保证商飞机场用电负荷的统计与分析及对危险源实时监控。需要对项目现场的配电室和箱变中进线及出线回路进行电压、电流、功率等参数进行实时在线监控。一旦监控点被监视参数异常，能够及时检测报警，有关人员采取必要的措施，避免安全事故的发生。自动抄表功能节省了人力、物力，功率趋势曲线功能能够直观的显示各回路的工作状态与时间，方便用户找出非正常用电回路并且及时进行整改。

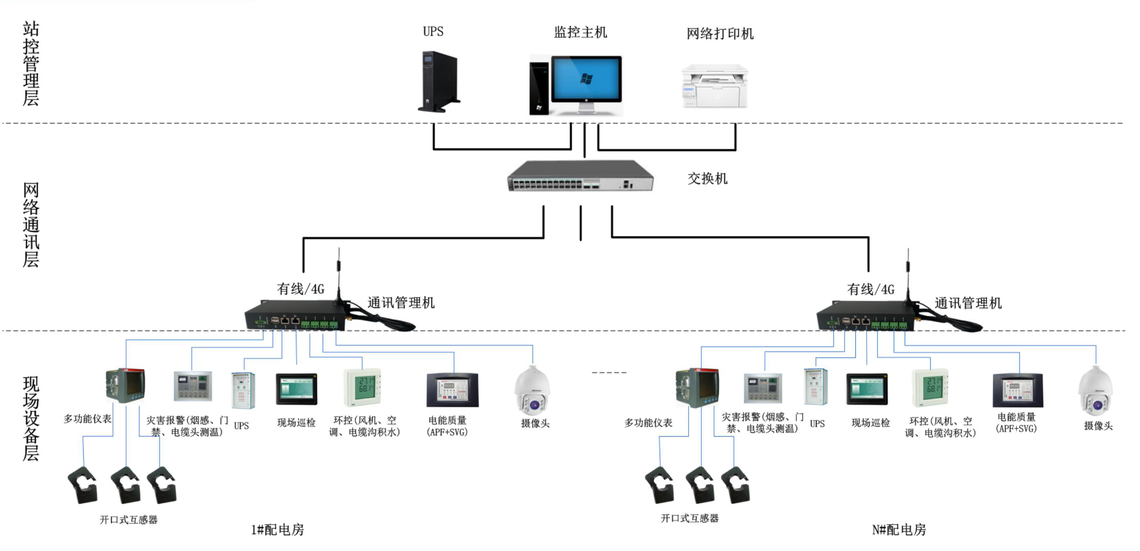

三、系统结构图

1)现场设备层主要的设备为：多功能电力仪表、微机保护装置、变压器温控器及其它电力仪表。这些装置分别对应相应的一次设备安装在电气柜内，这些装置均采用RS485通讯接口，通过现场屏蔽双绞线进行组网通讯，实现数据现场采集。

2)网络通讯层主要为：通过交换机组建网络，将各个区域的采集设备，通过星形网络实现数据的传输等，链路介质有双绞线和光纤，双绞线只能组建200米以内的区域网络，而光纤则不受距离限制，是可以组建复杂，长距离的传输层网络介质。

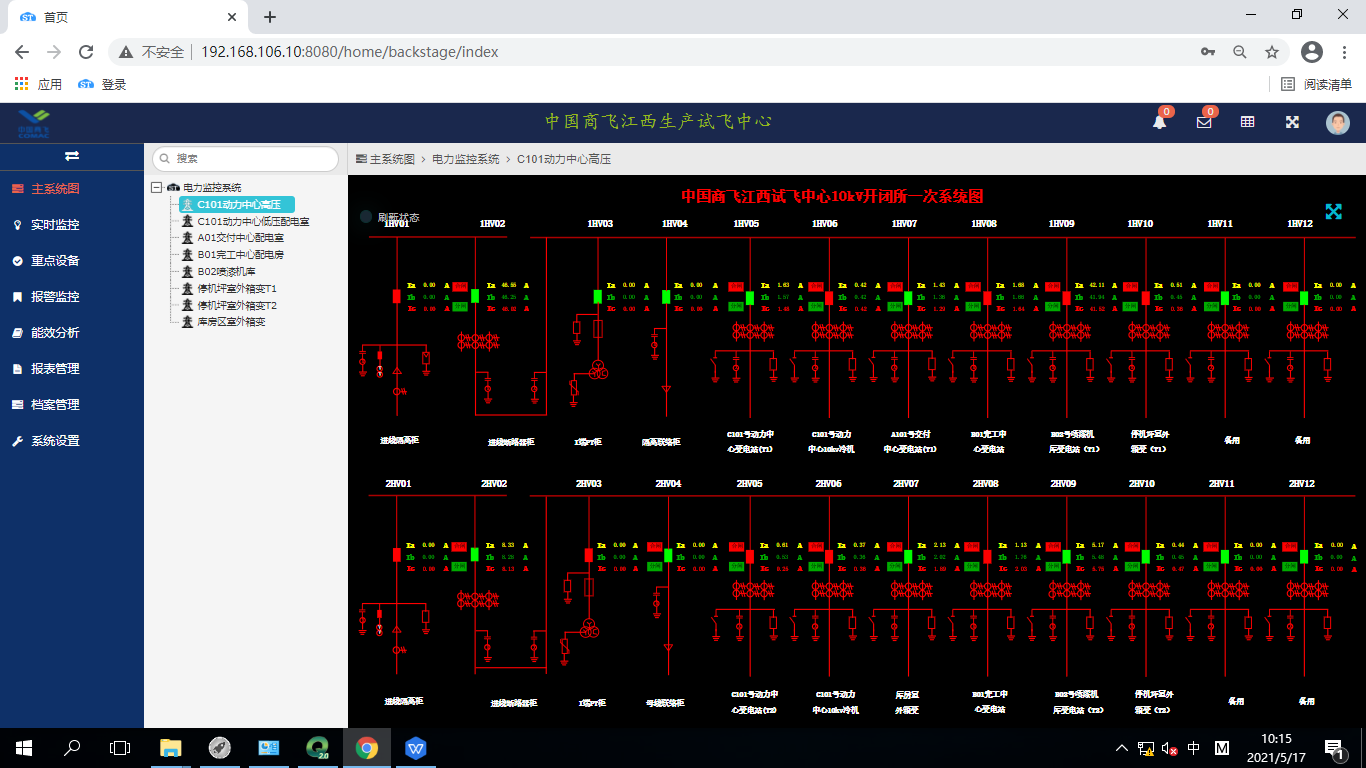

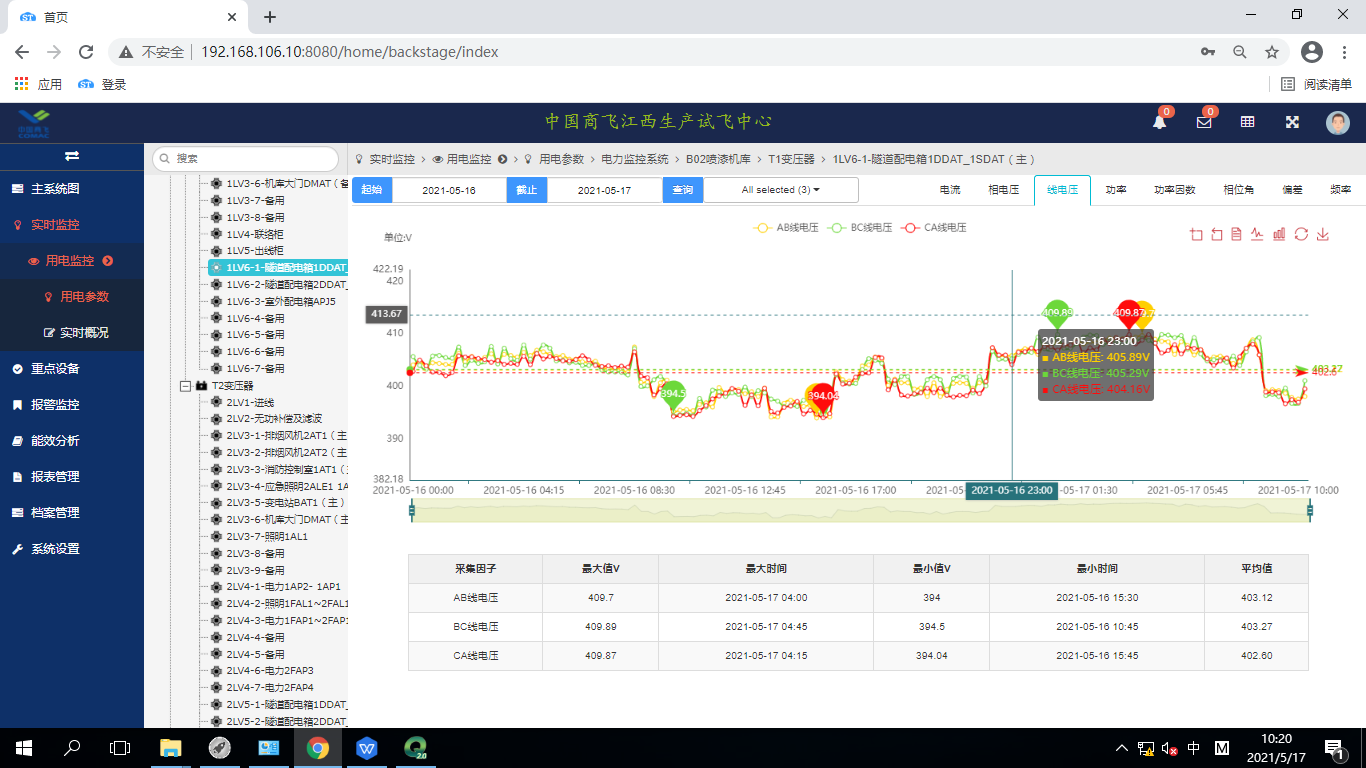

3)站控管理层：设通过监控软件，提供图形化的呈现效果，将系统的运行数据进行图形展示，除展示之外，还提供故障信息采集，故障再现，历史数据，波形分析，运行日志，操作管理等功能。

四、设备清单及安装情况

序号	名称描述	型号规格及要求	单位	数量
一	监控主站系统（部署在消防控制室）
1	服务器	BAS中央工作站（服务器八核/16G内存/1T硬盘/27寸显示器）	台	1
2	光纤交换机	24电口8光口全千兆三层网管交换机	台	1
3	24口光纤配线架	含光纤跳线	套	1
4	电气仿真模拟屏	电力监控模拟屏2000*1500	面	1

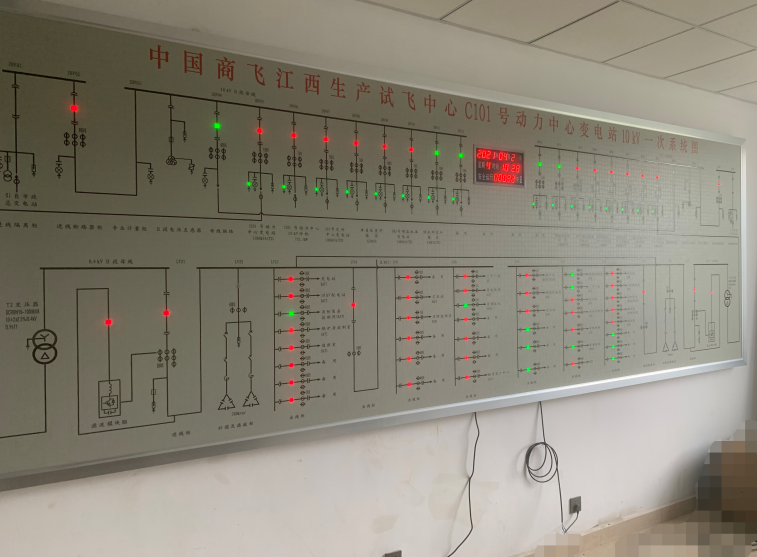

5	监控软件	QTOUCH-WEB（电气系统图、实时监控、曲线分析、报警管理、统计报表、能源管理和系统设置等）	套	1
6	通信软件	前置通讯QTOUCH-COM（支持与其他系统互联）	套	1
7	系统软件	WEB客户端授权/用户数量不限制	套	1
8	激光打印机	激光打印机HP-1108 A4 含墨盒	台	1
9	屏柜及附件	42U网络机柜 2000600600 带风扇和托盘等	面	1
10	操作台	2工位1座椅	套	1
11	语音报警系统	多媒体专门音响	套	1
12	UPS	3KVA/60min	台	1
二、	各个车间配电间通讯部分
1	智能通信管理机	处理器1G主频内存512MB 8串口2网口	台	12
2	通信软件	跨平台自动化软件	套	12
3	光纤转换器	1光口1电口	台	12
4	通讯箱	QT100 500400200灰色含电源，空开,接线盒,光电耦合器,跳线,尾纤,接头等辅材辅材等	面	12
三、	工程材料
1	镀锌桥架	100*50mm	米	500
2	4芯单模光缆	4芯单模光缆	米	5000
3	屏蔽通信电缆	DJYPY-2*1.0	米	2000
4	超六类网线	超六类网线	米	600
