1. 概述

　　CAD图的特点主要包括制图速度快、‌图样格式统一且质量高、‌提高分析计算速度、‌易于技术资料的保存和查找、‌修改设计快、‌缩短产品设计周期、‌设计时可预估产品性能。‌

　　CAD技术，‌即计算机辅助设计，‌通过利用计算机技术来辅助设计师进行设计，‌具有以下明显特点：‌

　　1. 制图速度快：‌相比传统的手工绘图方式，‌CAD能够明显减少绘图时间，‌提高工作效率。‌

　　2. 图样格式统一且质量高：‌CAD能够促进设计工作的规范化、‌系列化和标准化，‌避免了因个人绘图习惯不同而造成的图样不统一问题，‌从而提高了设计质量。‌

　　3. 提高分析计算速度：‌CAD能够快速解决复杂的设计计算问题，‌提高分析计算的效率。‌

　　4. 易于技术资料的保存和查找：‌CAD设计的图样易于保存和查找，‌方便技术资料的整理和管理。‌

　　5. 修改设计快：‌当设计需要修改时，‌CAD能够迅速响应，‌缩短了产品的设计周期。‌

　　6. 设计时可预估产品性能：‌CAD在设计阶段就能够预估产品的性能，‌为产品的优化提供了依据。‌

　　这些特点使得CAD技术在建筑、‌机械、‌电子等多个领域得到广应用，‌成为现代设计不可或缺的工具。

　　2. 应用方式

　　1) 通过AutoCAD软件绘画图形，如图：

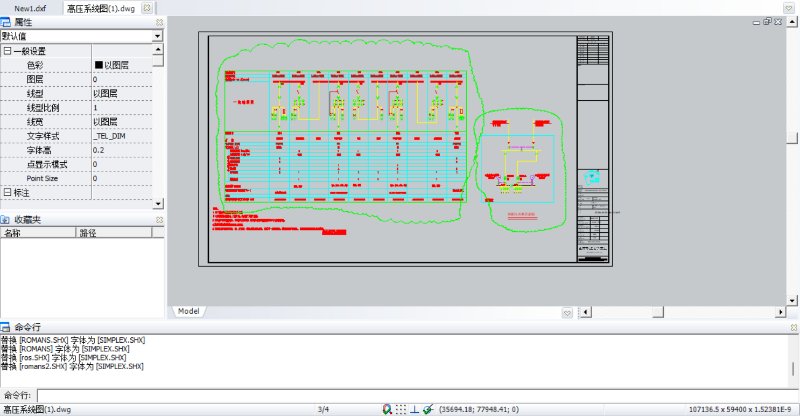

CAD原图dwg格式

　　2) 通过CAD转SVG软件把CAD转换成qtouch识别的SVG格式，如图：

CAD原图转SVG格式

生成SVG文档

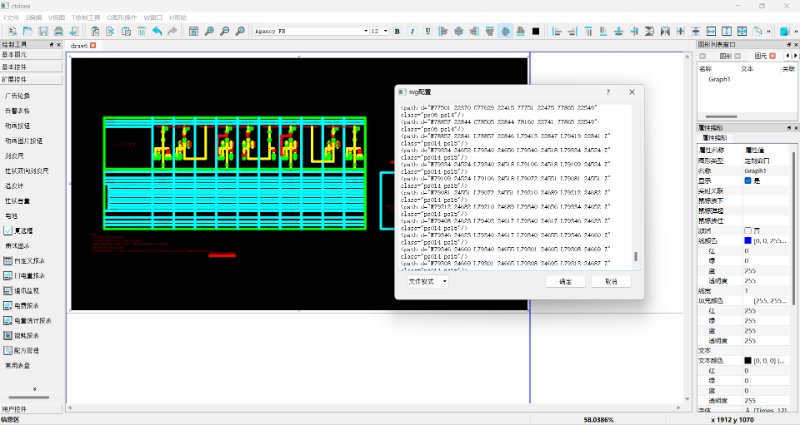

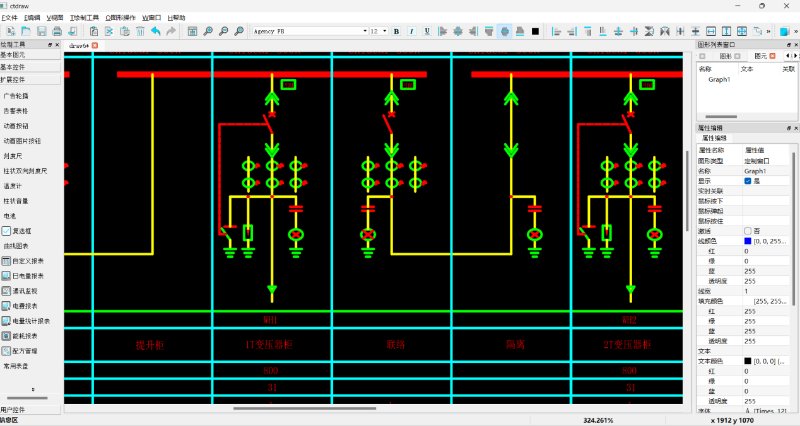

　　3) 通过qtouch绘图系统“svgView” 插件绘制图形，然后再导入svg文档下图：

　　QTouch对CAD图的直接支持，将极大提高工程应用人员的绘图效率，从而提高项目交付水平。
